各种塑料简易鉴别方法(史上最全)
鉴别方法实操流程：

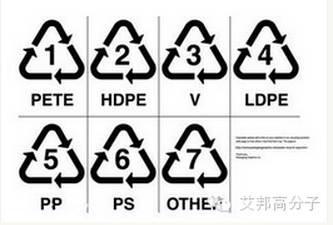

1.塑料的标示识别
塑料名称
代码
缩写
聚酯
01
PET/PETE
高密度聚乙烯
02
HDPE/PE-HD
聚氯乙烯
03
PVC/V
低密度聚乙烯
04
LDPE/PE-LD
聚丙烯
05
PP
聚苯乙烯
06
PS
其它塑料
07
OTHER/O
2.塑料的经验识别（外观）
通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料、热固性塑料或弹性体。一般热塑性塑料有结晶和无定形两类。结晶性塑料外观呈半透明，乳浊状或不透明，只有在薄膜状态呈透明状，硬度从柔软到角质。无定形一般为无色，在不加添加剂时为全透明。热固性塑料通常含有填且不透料明，如不含填料时为透明。弹性体具橡胶状手感，有一定的拉伸率。小编微信：181431895，快快加入500人塑料微信群交流吧！
3.塑料的密度鉴别
塑料的品种不同，其密度也不同，可利用测定密度的方法来鉴别塑料，但此时应将发泡制品分别出来，因为发泡沫塑料的密度不是材料的真正的密度。在实际工业上，也有利用塑料的密度不同来分选塑料的。
常用塑料的密度
密度/（g/cm3）
材料
密度/（g/cm3）
材料
0．80
硅橡胶
1．18~1．24
丙酸纤维素
0．83
聚甲基戊烯
1．19~1．35
增塑聚氯乙烯（大约含有40%增塑剂）
0．85~0．91
聚丙烯
1．20~1．22
聚碳酸酯（双酚A型）
0．89~0．93
高压（低密度）聚乙烯
1．20~1．26
交联聚氨酯
0．91~0．92
1-聚丁烯
1．26~1．28
苯酚甲醛树脂（未填充）
0．9~0．93
聚异丁烯
1．26~1．31
聚乙烯醇
0．92~1．00
天然橡胶
1．25~1．35
乙酸纤维素
0．92~0．98
低压（高密度）聚乙烯
1．30~1．41
苯酚甲醛树脂（填充有机材料：纸，织物）
1．01~1．04
尼龙12
1．30~1．40
聚氟乙烯
1．03~1．05
尼龙11
1．34~1．40
赛璐珞
1．04~1．06
丙烯腈-丁二烯-苯乙烯共聚物（ABS）
1．38~1．41
聚对苯二甲酸乙二醇酯
1．04~1．08
聚苯乙烯
1．38~1．50
硬质PVC
1．05~1．07
聚苯醚
1．41~1．43
聚氧化甲烯（聚甲醛）
1．06~1．10
苯乙烯-丙烯腈共聚物
1．47~1．52
脲-三聚氰胺树脂（加有有机填料）
1．07~1．15
尼龙610
1．47~1．55
氯化聚氯乙烯
1．12~1．15
尼龙6
1．50~2．00
酚醛塑料和氨基塑料（加有无机填料）
1．13~1．16
尼龙66
1．70~1．80
聚偏二氟乙烯
1．10~1．40
环氧树脂，不饱和聚酯树脂
1．80~2．30
聚酯和环氧树脂（加有玻璃纤维）
1．14~1．17
聚丙烯腈
1．86~1．88
聚偏二氯乙烯
1．15~1．25
乙酰丁酸纤维素
2．10~2．20
聚三氟-氯乙烯
1．16~1．20
聚甲基丙烯酸甲酯
2．10~2．30
聚四氟乙烯
1．17~1．20
聚乙酸乙烯酯
小编微信：181431895，快快加入500人塑料微信群交流吧！
常用于塑料的密度鉴别的溶液
溶液的种类
密度（25℃）/(g/ cm3)
配制方法
塑料（制品）种类
浮于溶液
沉入溶液
水
1.0
纯水
聚乙烯，聚丙烯
聚氯乙烯，聚苯乙烯
饱和食盐溶液
1．19
74ml水和26g食盐
聚苯乙烯，ABS
聚氯乙烯
58-4%的酒精溶液
0．91
100ml水和140ml95%的酒精
聚丙烯
聚乙烯
55-4的酒精溶液
0．925
100ml水和124ml95%的酒精
高压聚乙烯
低压聚乙烯
氯化钙水溶液
1．27
100g的氯化钙（工业用）和150ml水
聚苯乙烯，有机玻璃，ABS 聚乙烯
聚氯乙烯，酚醛塑料
4.塑料的热解试验鉴别
热解试验鉴别法是在热解管中加热塑料至热解温度，然后利用石蕊试纸或pH试纸测试逸出气体的pH值来鉴别的方法。
常用塑料热解产物石蕊和pH值试纸测试结果
石蕊试纸
红
基本上无变色
蓝
pH试纸
0．5~4．0
5．0~5．5
8．0~9．5
含卤素聚合物聚乙烯酯纤维素酯聚对苯二甲酸乙二酯酚醛树脂聚氨酯弹性体不饱和聚酯树脂含氟聚合物硬纤维板聚硫醚
聚烯烃聚乙烯醇聚乙烯醇缩甲醛聚乙烯醚苯乙烯聚合物聚甲基丙烯酸酯聚氧化甲烯聚碳酸酯线形聚氨酯酚醛树脂环氧树脂交联聚氨酯
聚酰胺ABS聚合物聚丙烯腈酚和甲酚树脂氨基树脂（苯胺-三聚氰胺-和脲醛树脂）
小编微信：181431895，快快加入500人塑料微信群交流吧！

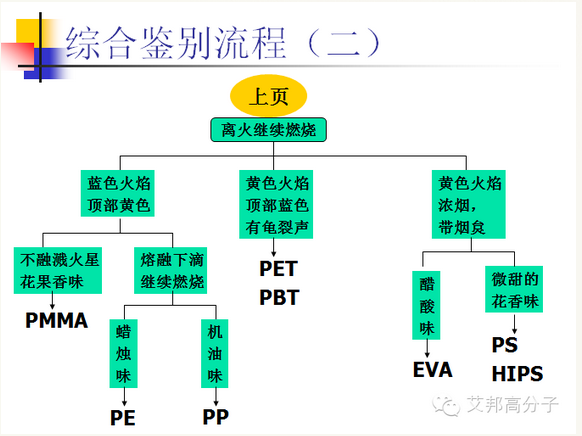

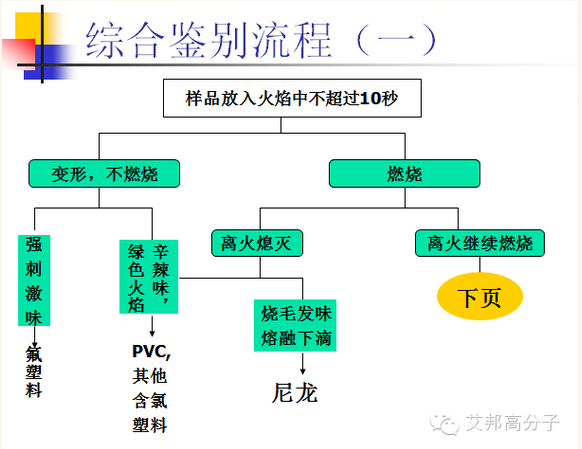

5.塑料的燃烧试验鉴别
燃烧试验鉴别法是利用小火燃烧塑料试样，观察塑料在火中和火外时的燃烧性，同时注意熄火后，熔融塑料的落滴形式及气味来鉴别塑料种类的方法。
请注意，然后最后都回归到化合物分解过程，因此，基团类似的聚合物，现象有可能相通；
燃烧性能
火焰状态
气化物气味
材料
不燃————
————
刺激性（氢氟酸，HF）
聚硅酮聚四氟乙烯，聚三氟氯乙烯聚酰亚胺
阻燃，离开火焰后即熄灭
明亮，有黑烟鲜黄色，火苗边缘呈绿色，闪亮，有黑烟黄色，有灰烟，桔黄色，有蓝烟
苯酚，甲醛氨，胺，甲醛盐酸————烧焦的动物角质
酚醛树脂氨基树脂氯化橡胶，聚氯乙烯，聚偏二氯乙烯（无易燃增塑剂）聚碳酸酯硅橡胶聚酰胺
在火焰中燃烧，离开火焰则缓慢熄灭或依旧燃烧
黄色，闪亮，材料分解，桔黄色，桔黄色，有黑烟，黄色，边缘呈蓝色，黄色，中心呈蓝色
苯酚，烧焦的纸有刺激性，损伤气管烧焦的橡胶新鲜芳香有刺激性（异氰酸酯）石蜡
酚醛树脂聚乙烯醇聚氯丁二烯聚对苯二甲酸乙二醇酯聚氨酯聚乙烯，聚丙烯
易引燃，离开火焰后继续燃烧
闪亮，有黑烟黄色闪亮，有黑烟深黄色，有少许黑烟深黄色，有黑烟闪亮，中心呈蓝色放出火花
有强烈刺激性苯酚芳香，天然后味乙酸烧焦橡胶芳香，水果香甲醛
聚酯树脂（玻璃纤维增强）环氧树脂（玻璃纤维增强）聚苯乙烯聚乙酸乙烯橡胶聚甲基丙烯酸甲酯聚氧化甲烯
易引燃，离开火焰后继续燃烧
深黄色微弱的火花浅绿色，放出火花桔黄色明亮而强烈
乙酸和丁酸乙酸烧焦的纸氮的氧化物
乙酸丁酯纤维素乙酸纤维素纤维素硝酸纤维素
常用塑料的燃烧特征
名称
英文
燃烧情况
燃烧火焰状态
离火后情况
气味
聚丙烯
PP
容易
熔融滴落，上黄下蓝
烟少继续燃烧
石蜡味
聚乙烯
PE
容易
熔融滴落，上黄下蓝
继续燃烧
石蜡燃烧气味
聚氯乙烯
PVC
难软化
上黄下绿有烟
离火熄灭
刺激性酸味
聚甲醛
POM
容易熔融滴落
上黄下蓝，无烟
继续燃烧
强烈刺激甲醛味
聚苯乙烯
PS
容易
软化起泡橙黄色，浓黑烟，炭末
继续燃烧表面油性光亮
特殊乙烯气味
尼龙
PA
慢
熔融滴落
起泡慢慢熄灭
特殊羊毛，指甲气味
聚甲基丙烯酸甲酯
PMMA
容易
熔化起泡，浅蓝色，质白，无烟
继续燃烧
强烈花果臭味，腐烂蔬菜味
聚碳酸酯
PC
容易，软化起泡
有小量黑烟
离火熄灭
无特殊味
聚四氟乙烯
PTFE
不燃烧
——
——
在烈火中分解出刺鼻的氟化氢气味
聚对苯二甲酸乙二酯
PET
容易软化起泡
橙色，有小量黑烟
离火慢慢熄灭
酸味
丙烯晴-丁二烯-苯乙烯共聚物
ABS
缓慢软化燃烧，无滴落
黄色，黑烟
继续燃烧
特殊气味
6.通过加热的方法可以鉴别
通过加热的方法可以鉴别。热塑性塑料加热时软化，易熔融，且熔融时变得透明，常能从熔体拉出丝来，通常易于热合。热固性塑料加热至材料化学分解前，保持其原有硬度不软化，尺寸较稳定，至分解温度炭化。弹性体加热时，直到化学分解温度前，不发生流动，至分解温度材料分解炭化。
常用热塑性塑料的软化或熔融温度范围见表
塑料品种
软化或熔融范围/°c
塑料品种
软化或熔融范围/oc
聚醋酸乙烯
35～ 85
聚氧化甲烯
165～185
聚苯乙烯
70～115
聚丙烯
160～170
聚氯乙烯
75～90
尼龙12
170～180
聚乙烯
密度0.92/ cm3
110
尼龙11
180～190
密度0.94/ cm3
约120
聚三氟氯乙烯
200～220
密度0.96/ cm3
约130
尼龙610
210～ 220
聚-1-丁烯
125～ 135
尼龙6
215～225
聚偏二氯乙烯
115～ 140（软化）
聚碳酸酯
220～ 230
有机玻璃
126～ 160
聚-4-甲基戊烯-1
240
醋酸纤维素
125～175
尼龙66
250～260
聚丙烯腈
130～ 150（软化）
聚对苯二甲酸乙二醇酯
250～260
