塑料管材切割锯

塑料管材切割锯

发布时间:2018-04-13

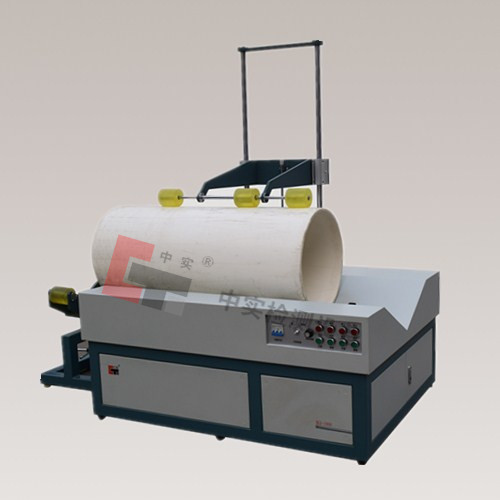

塑料管材切割锯

用途:
XGQ-1000型塑料管材切割锯可对直径大于110mm、小于1000mm的光外壁塑料管材进行横向切割,在更换上相应的锯片时可对复合管进行切割。

特点:
本机的特点是自动化程度高,适应的管径范围大,可切割附有金属复合层的塑料管材,同时具有很好的保护功能。是各管材管件生产企业及质检单位、科研院所理想的管材切割设备。

主要技术参数:


使用方法:
1、将本机放置在平整的地面上,将主机后侧的电源线上的L1.L2.L3.O 接到配电箱上,L1,L2,L3,为三相380V 0,为零线。将主机后侧的气源接口接到气源上,设备需要的源压力为0.5Mpa-0.6Mpa(接口为直接8mm的快插口)。
2、合上控制面板上的电源开关(控制面板示意图见图1),
  图一

按下圆锯启动按钮锯片开始旋转,站在主机右侧面对锯片观察锯片旋转方向,锯片是顺时针旋转是正确的,如果 锯片逆时针旋转把电源线上的 L1,L2,交换以下可以了.
3、 把试样平放到设备上,如果式样过长.要把式样长出设备部分一端放到设备配置的小车上,小车高度要和设备高度一致.(见图二)如果试样直径大于500mm需要把压紧加长杆装上(见图三,图四)。
4、 按下压紧启动按钮压紧杆将试样压紧,按下圆锯启动


按钮圆锯开始旋转,按下升降启动按钮锯片开始上升(锯片上升速度可以通过升降调速旋钮调节),当锯片把式样锯透并不再上升时按下给进启动按钮试样开始旋转(式样旋转速度可以通过调节给进调速旋钮进行调节)这时设备将对式样进行切割和倒角.
5、 当切割和倒角都完成后,首先按下升降停止按钮,锯始下降,当圆锯停止下降后按下圆锯停止按钮,圆锯停止转动.再按下给进停止按钮式样停止转动.再按下压紧停止按钮压紧杆上升试样松开,取下式样实验结束.



6、 锯片的更换,打开本机右侧的护板可见到锁紧锯片的螺母,用扳手将螺母卸下(注意卸下螺母时顺时针旋转),换上相应的锯片(有齿锯片切割塑料管,无齿锯片切割复合管)装上螺母(注意装上螺母时逆时针旋转),然后装上护板。
7、清理切割下来的锯屑:打开操作面板下的护板们,用吸尘器把锯屑吸出。
