滴灌管(带)抗堵塞性能测试系统

滴灌带抗堵塞性能实验装置

发布时间:2018-04-13

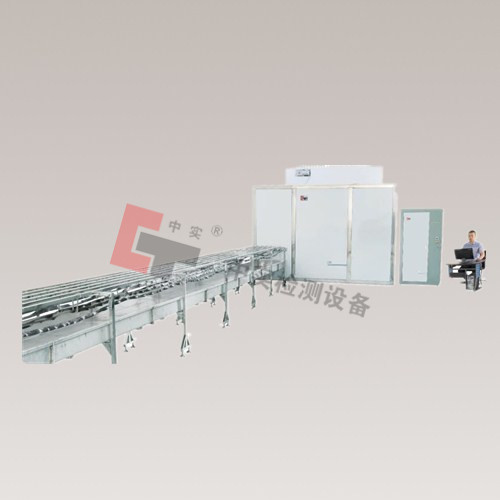

滴灌带抗堵塞性能实验装置

用途:
本试验台主要用于单翼迷宫式滴灌带的抗堵塞性能测试。

符合标准:
GB/T19812.1、GB/T17187

产品性能特点:
抗堵塞性能试验系统由以下部分构成:1#混料罐、2#蓄水罐、1#循环泵、2#循环泵(2台)、搅拌系统、自动供料系统、给水泵、加压系统,试样架、夹具、标准样筛(120目)、天平:最小分度值0.001克。
本试验系统实现自动补水,自动加料,压力自动调节,低水位保护,自动清洗,试验用水循环利用等功能。
1、1#混料罐每次配置500L±1.5L试验用浑水,采用高精度液位计保证了每次配置水量的精确。
2、自动供料系统保证了用户一次配置好试验所用泥沙份数,整个试验过程自动加料,无需用户添加。
3、搅拌系统,合理配置搅拌速率保证试验用浑水的混合均匀。1#循环泵防止混料过程中泥沙由于自重而沉积,使浑水持续循环搅拌。
4、2#蓄水罐采用大流量低扬程的循环泵,流量可达30立方米每小时以上,采用多个循环泵,保证浑水在混水罐中不会产生沉淀。
加压系统提供试验所用压力。由变频器→多级离心泵→压力传感器→控制系统→变频器组成完整压力闭环控制系统。采用德国进口离心泵,配合变频技术,性能稳定可靠。
试样架用于试样的铺设悬挂。可调节位置的挂钩,方便用户根据试样自行调整悬挂位置。集水箱用于收集试验用水,实现水的循环利用。


工作原理:
本试验台由以下部分构成:混水罐、加压系统、滴灌带支架、主控系统、夹具、标准样筛等。
1、加压混料给水部分由混水罐、加压系统组成。混水罐有搅拌系统,保证泥水的均匀,循环泵选用了大流量低扬程的离心泵,流量可达30立方米每小时以上。泥水在混水罐中不会产生沉淀。加压系统由变频器→多级离心泵→压力传感器→计算机→变频器组成完整压力闭环控制系统。运行时通过传感器实时把水泵输出的压力反馈给计算机,再通过变频器调整输出功率使整个加压系统在任何一个压力点上都能最大限度的利用电机输出的能量,具有低能耗、低噪音、压力输出稳、调压迅速的特性。
2、滴灌管架设部分由滴灌管支架、分水器、接头及堵头等组成。滴灌管支架根据要求可自由布置。分水器一端连接加压混料给水部分别一端连接夹具,分水器上还装有压力表及压力传感器。
3、夹具由接头、管箍、密封圈组成。接头有4种(ф12、ф16、ф18、ф20)3副共12个。
4、主控系统由控制柜与电器组成,控制箱上部有触摸屏,可设定试验压力与时间。
